電動汽車充電設備是指與電動汽車或蓄電池相連接，并為其提供電能的設備，一般包括車載充電機、非車載充電機、交流充電樁等，本文分別對電動汽車充電設備做簡介。

一電動汽車充電設備—充電機

　　充電機有車載充電機和非車載充電機兩種，充電機是充電系統的重要組成部分。

　　車載充電機是指固定在電動汽車上運行，將交流電能變換成直流電能，采用傳導方式為電動汽車動力蓄電池充電的專用裝置。

　　非車載充電機是指安裝在電動汽車車體外，將交流電能變換為直流電能，采用傳導方式為電動汽車動力蓄電池充電的專用裝置。

　　充電機應能夠保證在充電過程中動力蓄電池單體電壓、溫度和電流不超過允許值。充電機應具備防輸出短路和防反接功能。充電機至少能為以下三種類型動力蓄電池中的一種充電：鋰離子蓄電池、鉛酸蓄電池、鎳氫蓄電池。

二電動汽車充電設備—交流充電樁

　　交流充電樁是指采用傳導方式為具有車載充電裝置的電動汽車提供交流電源的專用供電裝置。

　　交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電。相當于只是起了一個控制電源的作用的。

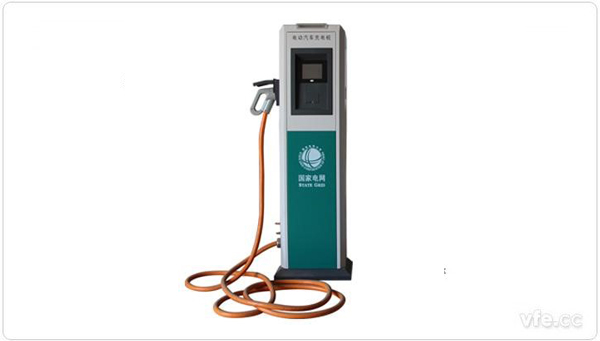

電動汽車充電樁

三電動汽車充電設備—充電連接裝置

　　充電連接裝置是指電動汽車充電時，連接電動汽車和電動汽車供電設備的組件，除電纜外，還可能包括供電接口、車輛接口、線上控制盒和帽蓋等部件。

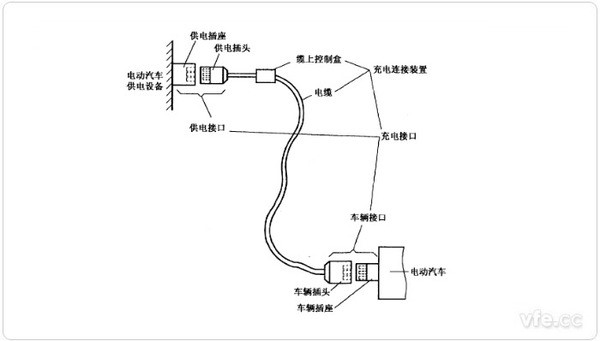

電動汽車充電連接裝置

---
