一某院校永磁風電試驗臺測試系統簡介

　　本永磁風電試驗臺可以為額定電壓690V，額定功率為3.6MW的永磁風力發電機提供型式試驗平臺，本試驗臺測試系統采用WP4000變頻功率分析儀，可以為院校的對新能源的深入研究提供精確的測量數據。

二永磁風電試驗臺測試原理框圖

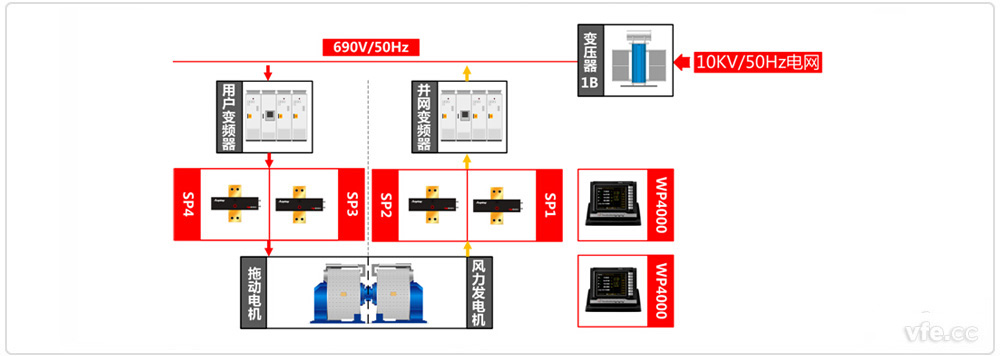

永磁風電試驗臺測試原理框圖

　　本3.6MW永磁風電試驗臺采用交流回饋的方式，整個系統除了變頻器等電氣元件自身的能量損耗，其他電能可以實現回收利用，節省整個試驗系統電能。SP1、SP2通過并聯的方式測量風力發電機發出的電能，SP3、SP4通過并聯的方式測量拖動機的輸入能量， 通過光纖通訊實現整個系統的同步測量。

三永磁風電試驗臺測試設備配置表

測點	設備名稱	型號	數量	備注
SP1~ SP2	變頻功率傳感器	SP691202C	6	并聯使用
SP3~ SP4	變頻功率傳感器	SP691202C	6	并聯使用
	變頻功率分析儀	WP4000	2

---
