三相電功率測量解決方案

瀏覽次數：9927次
發布時間：2014/6/16 15:48:59
作者：hb_yinhe

　　三相電是目前主要的傳輸送電以及工業用電方式，三相電功率測量在工業應用中非常常見，也是最基本的電功率測量，但是三相電功率測量根據用電電量的不同，其測量方式也會有很大不一樣。

　　電量主要劃分為三種，第一是工頻電量，第二種正弦波變頻電量，第三種是非正弦波變頻電量。

一、三相工頻電量測量解決方案

　　工頻電量是指頻率成分單一的電量，頻率等于電網頻率，目前在國內工頻頻率為50Hz，國外部分國家為60Hz。工頻電量測量的方式有很多，比如使用電壓、電流互感器測量工頻信號的方式，可以達到非常高的精度，這種方式也是非常成熟的工頻電量測量方式，已經為大眾所接受的非常合適的測量方式。

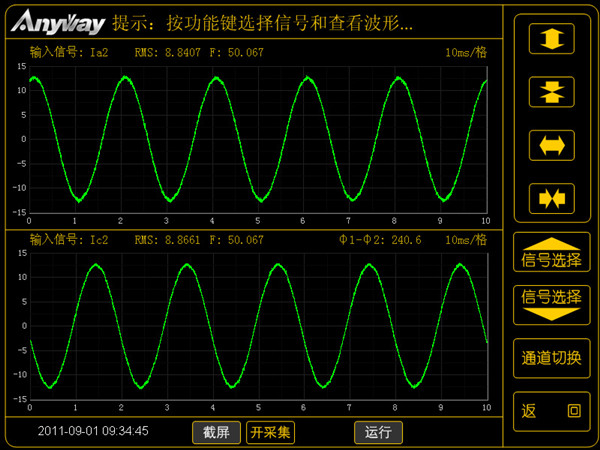

典型的工頻電量信號

二、三相正弦波變頻電量測量解決方案

　　正弦波變頻電量是指包括多種頻率信號，但是信號波形為正弦波的電量。此類信號有明顯的規律，信號波形比較單一，所以測量相當也比較簡單。正弦波變頻電量的測量儀器非常多，也可以達到比較理想的測量精度，比如銀河電氣分布式電量測量模塊，精度可以達到0.2%。

三、三相非正弦波變頻電量測量解決方案

　　非正弦波變頻電量指包含一種以上的頻率成分或單一成分但頻率不等于工頻頻率。此類電量信號復雜，含有不同頻率的電量以及豐富的諧波，變頻電量測量一般采用高速交流采樣，再對采樣樣本進行離散傅里葉變換，得到信號各種頻率成分的幅值和相位。世面上測量非正弦波變頻電量高精度測量儀器不是很多，高檔產品都是大多通過進口，而且只能測量1000V、100A以下信號，對于高壓大電流的變頻電量信號目前的解決方案只能是采用SP變頻功率功率傳感器的方式來解決。SP變頻功率功率傳感器可以解決15kV、4000A以下的變頻電量測量，對于超過此范圍的變頻電量，目前還沒有合適的方式解決。

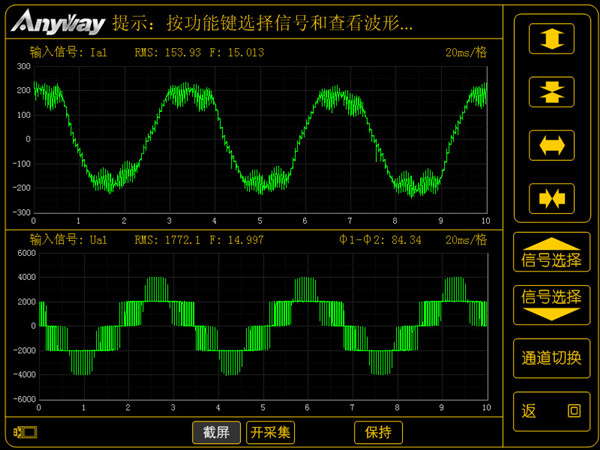

典型的非正弦變頻電量信號
