三相功率分析儀
- 瀏覽次數：8279次
- 發布時間：2014/1/6 11:43:35
- 作者：hb_yinhe
三相功率分析儀主要是用于三相信號測量和數據分析，一般具有諧波分析、實時波形等功能，特別是銀河電氣研發的采用前端數字化技術的WP4000變頻功率分析儀，在變頻測量方面具有獨到的優勢，具有超強運算能力、寬相位范圍、寬頻率范圍、寬幅值范圍等特點。
一、三相功率分析儀簡介
WP4000變頻三相功率分析儀是一種湖南銀河電氣有限公司推出的一款數字式變頻電量測量儀器，是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀，是電力電子、變頻技術高速發展的必然產物，是變頻技術持續健康發展的重要基礎儀器。
二、三相功率分析儀構成
WP4000變頻三相功率分析儀由前端的功率測量單元和進行數據處理的數字主機以及進行數據傳輸?shù)墓饫w構成。
功率測量單元可以是SP變頻功率傳感器或者DT數字變送器；
數字主機可以是DH2000數字主機或者進行數據處理的功率分析儀；
功率測量單元測量前端主回路的信號，經過測量、運算、光電處理成數字信號，采用光纖作為傳輸介質，將數字信號傳輸至數字主機進行數據處理，再以數據、圖片、波形等形式表現出來。
三、三相功率分析儀接線
WP4000變頻三相功率分析儀可以使用兩個功率單元測量三相信號，也可以使用三個功率單元測量三相信號。

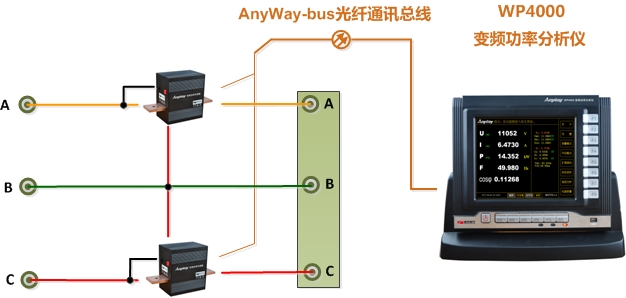

WP4000變頻三相功率分析儀接線（2V2A）

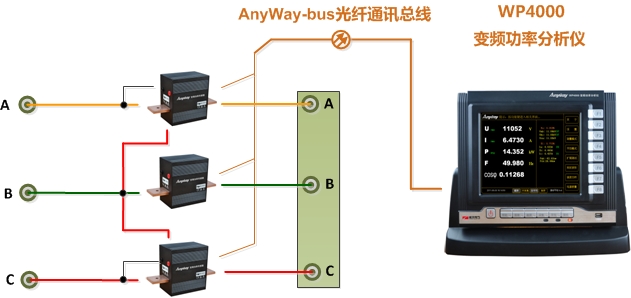

WP4000變頻三相功率分析儀接線（2V3A）
四、三相功率分析儀用途
WP4000變頻三相功率分析儀具有250K的采樣頻率，100K的帶寬，電壓、電流的量程從1mV~15kV，100uA~7000A，用途主要包括：艦船電力推進、裝甲電力牽引、軍用陀螺儀、電機、風機、水泵、風力發電、光伏發電、燃料電池、高鐵動車、地鐵城軌、電動汽車、變頻器、特種變壓器、熒光燈鎮流器、LED照明等領域的等領域的產品檢試驗、能效評測及諧波分析。
