功率表接線

瀏覽次數：13424次
發布時間：2013/10/17 15:31:27
作者：hb_yinhe

　　湖南銀河電氣有限公司是專業從事變頻電量測量技術研究的單位，研制了適合各種場合功率測量的儀器，其在各種場合下各種功率表接線也非常簡單方便。

　　湖南銀河電氣有限公司主要用于測量功率的儀表有：WP4000變頻功率分析儀、WP3000變頻功率分析儀、DP800數字功率計、AP2001單相變頻功率標準表、AP2003三相變頻功率標準表、DMC300分布式測控系統的電量測量等，下面主要介紹三相功率表接線方法：

一、WP4000變頻功率分析儀接線方法

　　WP4000變頻功率分析儀是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀，這款功率表接線根據測量的不同有兩表法和三表法，接線如圖所示：

功率表接線1-WP4000變頻功率分析儀兩表法接線（Ib直接測量）

功率表接線2-WP4000變頻功率分析儀兩表法接線（Ib矢量運算得到）

功率表接線3-WP4000變頻功率分析儀三表法接線（N' 為中心線為三相四線制接法，N' 為空時為三相三線制接法）

備注：WP3000變頻功率分析儀接線與WP4000變頻功率分析儀的接線方式一樣

二、DMC300分布式測控系統接線方法

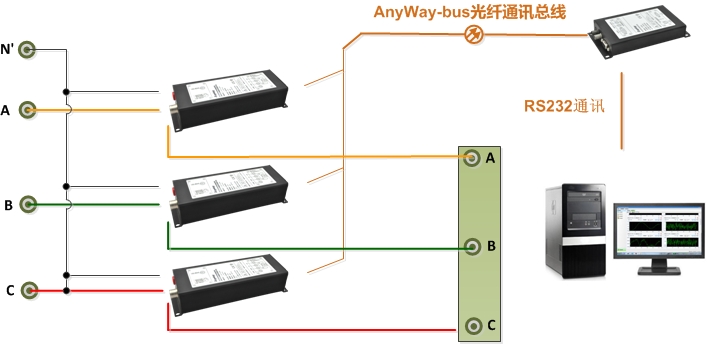

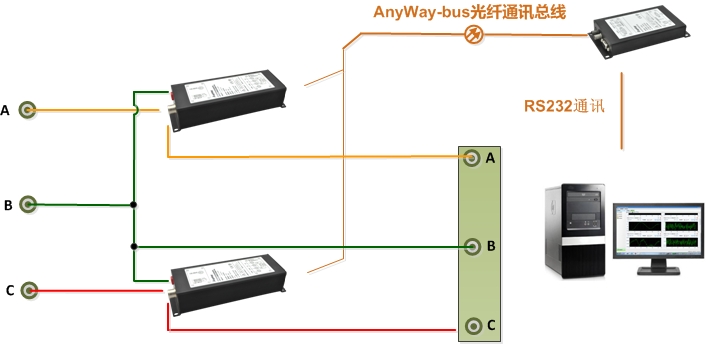

　　DMC300分布式測控系統的電量測量系統是一種輸入信號在前端由分布式測控子站轉化成數字信號，經光纖與DMC300數字主機之間進行數據交換的電量測量系統，通訊采用自主研發的AnyWay-bus現場光纖總線技術，與上位機測控管理軟件可迅速構建高性能、可靈活擴展功率測試系統，這種功率表接線靈活，可以大量應用在穩態數據測量場合。
