如何為您的變頻測試系統選擇正確的測量儀器？

瀏覽次數：6155次
發布時間：2013/9/17 12:14:00
作者：cw_yinhe

一、變頻測試主要包含哪些內容？

　　變頻測試主要包含變頻器的三相電壓、電流的有效值、有功功率、無功功率、總功率、功率因數以及輸出電量的頻率，各相電壓、電流的波形和諧波分析等。

二、變頻測試對測量儀器有何特殊要求？

　　1.與工頻測試相比，變頻測試現場電磁環境要復雜惡劣得多，因此對測量儀器電磁兼容性能的要求更苛刻。

　　2.與工頻測試相比，變頻測試信號一般為PWM波，含有大量大量高次諧波，因此對測量儀器的帶寬要求更高。

　　3.與工頻測試相比，變頻測試通常需要對信號進行基波有效值測量和諧波分析，因此要求測量儀器必須具有基波測量功能和諧波分析功能。

　　4.與工頻測試相比，變頻測試信號頻率、幅值、相位變化范圍更大，因此對測量儀器寬頻率、寬幅值、寬相位測量能力要求更高。

三、真正適合于變頻測試的儀器—WP4000變頻功率分析儀！

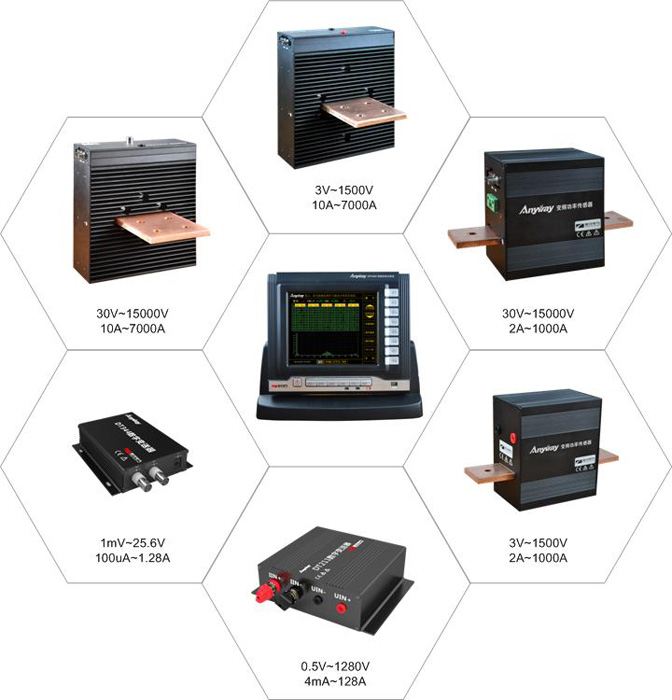

　　WP4000變頻功率分析儀是湖南銀河電氣專門針對變頻測試而研發的一款高精度測量儀器。該儀器采用了獨有的大儀器技術，前端數字化技術，實現了DC,0.1Hz—1500HZ頻率范圍內，電壓1mV至15000V、電流100uA至7000A的直接測量和諧波分析，可廣泛應用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢測、試驗和能效評測。
