將被測正弦信號和頻率已知的標準信號分別加至示波器的Y軸輸入端和x軸輸入端，在示波器顯示屏上將出現一個合成圖形，這個圖形就是李沙育圖形，也稱李薩育圖形。

一、概述

　　將被測正弦信號和頻率已知的標準信號分別加至示波器的Y軸輸入端和x軸輸入端，在示波器顯示屏上將出現一個合成圖形，這個圖形就是李沙育圖形。李沙育圖形隨兩個輸入信號的頻率、相位、幅度不同，所呈現的波形也不同。當兩個信號相位差為90°時，合成圖形為正橢圓，此時若兩個信號的振幅相同的話，合成圖形為圓；當兩個信號相位差為0°時，合成圖形為直線，此時若兩個信號振幅相同則為與x軸成45°的直線。

二、示例

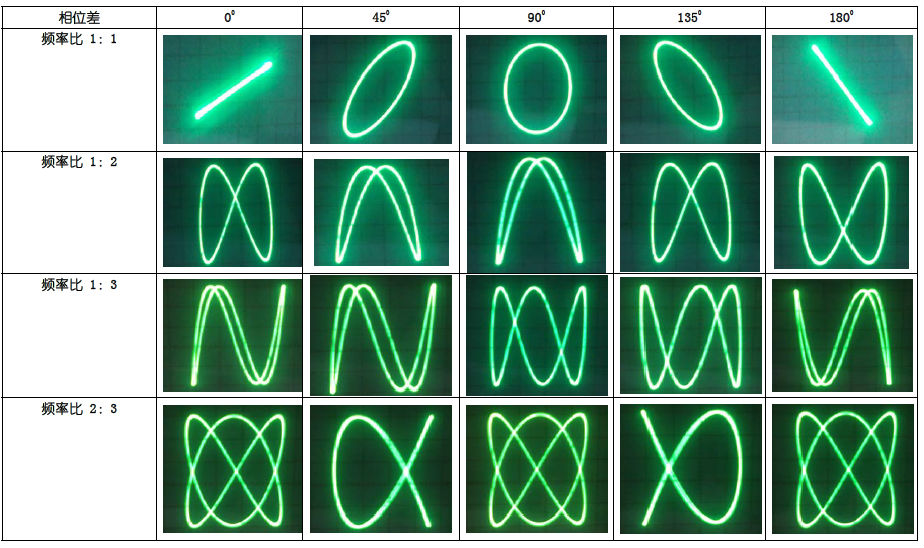

　　下圖為一些典型的李沙育圖形：
