在一般的驅動電氣設備測試中，軸功率的測試是一項重要的檢測項目，而軸功率的測試大多采用扭矩轉速傳感器對電機軸輸出扭矩及轉速進行采集分析，從而直接獲取電機輸出軸功率。扭矩轉速傳感器的二次輸出信號比較常見的是直流脈沖信號或電壓信號，因此功率測試系統必須配置對應的接口才能有效的保障軸功率與電功率的準確同步測試，下面本文就對AnyWay變頻功率測試系統的扭矩轉速變送器(即扭矩轉速傳感器接入接口設備)的選型進行簡單介紹。

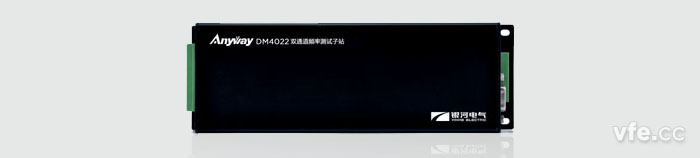

一DM4022頻率測試子站

　　信號類型：方波信號或直流脈動信號

　　頻率范圍：0.1Hz~50kHz

　　幅值范圍：5Vpp~30Vpp

　　通訊接口：RS485接口

　　精度等級：0.02%rd

　　DM4022雙通道頻率子站是目前AnyWay變頻功率測試系統中應用較為廣泛的扭矩轉速傳感器信號變送裝置。DM4022采用方波信號或直流脈動信號輸入通道配置，可滿足扭矩轉速傳感器一路扭矩頻率信號、一路轉速頻率信號接入測試需求。DM4022輸入接口參數為——0.1Hz~50kHz(頻率范圍)、5Vpp~30Vpp(幅值范圍)，系統接入測試精度不低于0.02%，輸出接口采用RS485，可直接接入變頻功率分析儀或上位機系統。

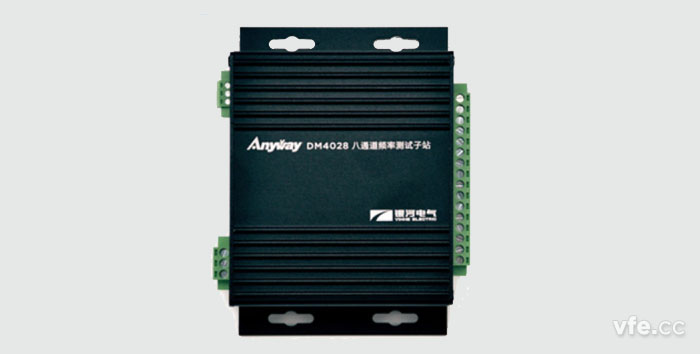

二DM4028頻率測試子站

　　信號類型：方波信號或直流脈動信號

　　頻率范圍：1Hz~150kHz

　　幅值范圍：5Vpp ~30Vpp

　　通訊接口：RS485接口

　　精度等級： 0.1%rd

　　DM4028八通道頻率子站同樣采用方波信號或直流脈動信號輸入通道配置，但是其扭矩轉速傳感器信號接入頻率可擴展至150KHz，可滿足更高頻率輸入扭矩轉速傳感器接入需求。DM4028輸入接口參數為——1Hz~150kHz(頻率范圍)、5Vpp~30Vpp(幅值范圍)，系統接入測試精度不低于0.2%，輸出接口采用RS485，可直接接入變頻功率分析儀或上位機系統。

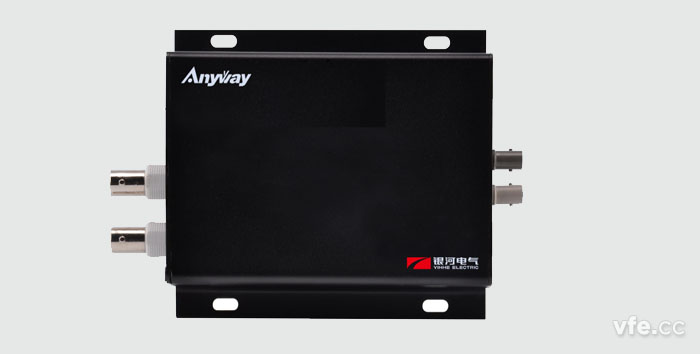

三DT數字變送器

　　信號類型：交流信號、方波信號或直流脈動信號

　　頻率范圍：0.1Hz~50kHz

　　幅值范圍：2Vpp ~30Vpp

　　通訊接口：ST多模光纖

　　精度等級： 0.02%rd

　　DT數字變送器是一種綜合變送裝置，配置兩個通道可以滿足電壓信號、方波信號或直流脈動信號的接入測試。DT數字變送器輸入接口參數為——0.1Hz~50kHz(頻率范圍)、2Vpp~30Vpp(幅值范圍)，系統接入測試精度不低于0.02%，輸出接口采用ST多模光纖，需要占用功率分析儀的一個光纖接口，可直接接入變頻功率分析儀。

---
