本文主要以某質檢院的一個實際應用為例，講述了在三相電機試驗系統基礎上，如何通過更改WP4000變頻功率分析儀設置，使之滿足單相電機試驗的測試需求。

一三相電機試驗系統測試設備情況介紹

　　現場使用了一臺WP4000變頻功率分析儀(可配6個功率單元)，其中Port1—Port3對應的功率單元為SP系列變頻功率傳感器，Port4—Port6對應的功率單元為DT系列數字變送器。

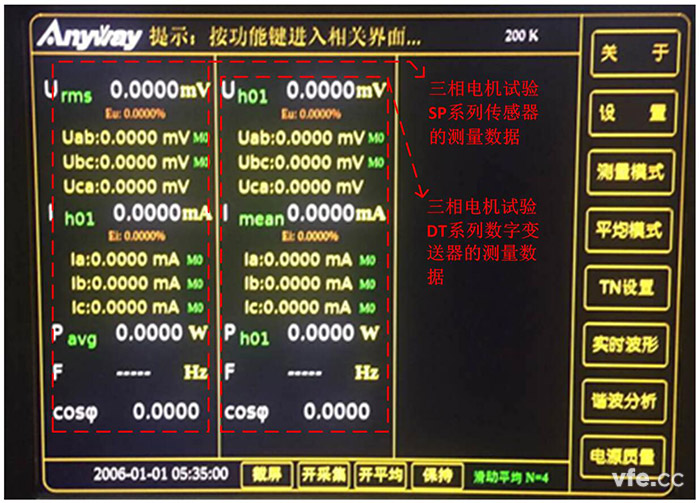

　　根據國家三相異步電機試驗標準，WP4000應選擇2V3A線路圖進行電參量測量。因客戶被試電機種類較多，功率范圍較寬，故采用了6個功率單進行分檔測量。當被試電機功率較大時，采用SP傳感器進行電參量進行測量，當被試電機功率較小時，采用DT數字變送器進行電參量測量。因此現場WP4000實際應用的線路圖為2個2V3A(2×1)。如圖：

WP4000選用2*2V3A線路圖界面

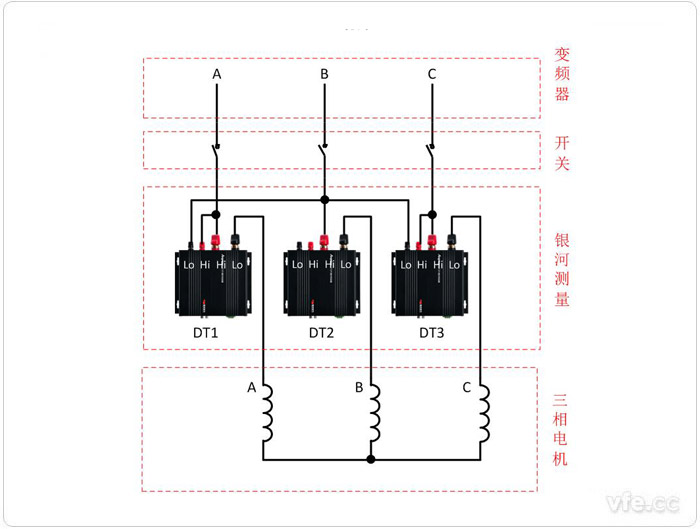

　　DT數字變送器主測量回路示意圖(SP傳感器主測量回路類似)如下：

DT采用2V3A測量三相電機接線圖

二單相電機試驗測試需求分析

　　單相電機存在一個主繞組和一個輔繞組，且主輔繞組的一端連在一起。電機試驗時需測量主輔繞組的電壓、電流、功率等電參數，因此WP4000可采用2個1V1A線路圖進行測量。

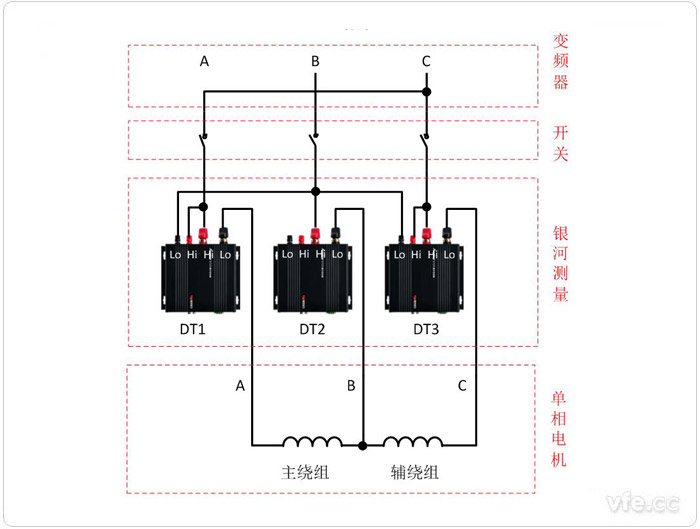

　　為了保證單相電機試驗時，無須更改測試設備的電壓接線，必須保證變頻器是AC相短接與B相組成單相電源。因此，DT數字變送器主測量回路示意圖如下：

DT用于單相電機測試接線圖

三WP4000變頻功率分析儀需更改的設置

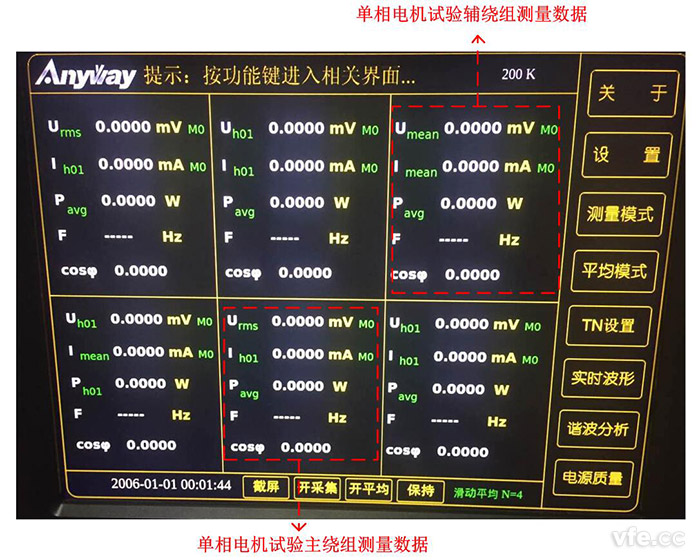

　　通過前面分析可知，在三相電機試驗系統基礎上，調整好變頻器輸出參數，無須改變測量接線，只需在WP4000變頻功率分析儀上將線路圖由2個2V3A(2×1)改為6個1V1A(1×1)即可滿足單相電機試驗測量需求，主輔繞組對應的測量數據，如圖：

在三相電機試驗系統的基礎上測量單相電機主界面

四WP4000變頻功率分析儀線路圖更改步驟

　　1) 在分析儀主數據界面，依次按“設置”-“線路選擇”鍵，進入線路選擇界面。

　　2) 按“清空”鍵，清空目前正在使用的線路圖。

　　3) 按“線路選擇”向上或向下鍵，選擇需要的線路圖。

　　4) 按“增加”鍵，增加1個選擇的的線路圖。若需增加多個同樣的線路圖，選擇好需要的線路圖后，只需多按幾次“增加”鍵即可。

　　5) 按“確認”鍵，確認。

　　6) 按“返回”鍵，返回主測量界面。

---
