一對稱三相電路介紹

　　對稱三相電路是指三相電路中，三相電源對稱、三相負載對稱、三個線路復阻抗對稱的三相電路。三相電源對稱是指構成電源的三個電壓源幅值相同、頻率相同、相位互差1200。在電機測試之中，使用的電源基本上都是三相對稱的，并且如果沒有特別說明，三相電源都是正序的，當電源是正序時，各相之間電壓向量關系如圖1所示：

(1)

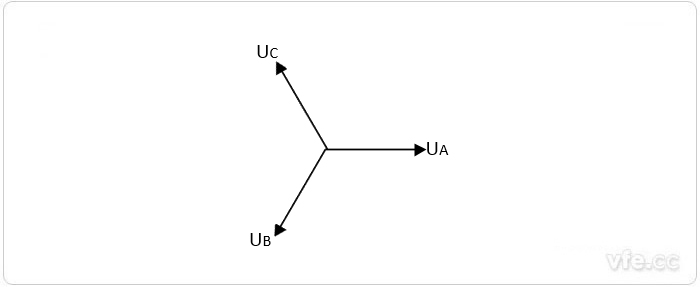

圖1 正序電壓向量圖

二星形連接電參量之間變換關系

　　在星形連接的三相電源或者三相負載中，連接示意圖如圖2所示：

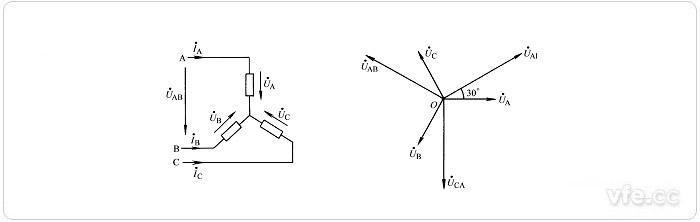

圖2 星形連接及電壓向量圖

　　根據公式(1)可得：

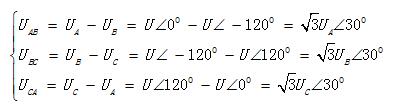

(2)

　　根據基爾霍夫電流定律可知，對于星形連接，線電流等于相電流。

　　即對于星形連接的三相電源或三相負載，線電流和相電流是同一電流；線電壓是相電壓的倍，且線電壓超前于相應的相電壓300。

三三角形連接電參量之間變換關系

　　三角形連接示意圖如圖3所示：

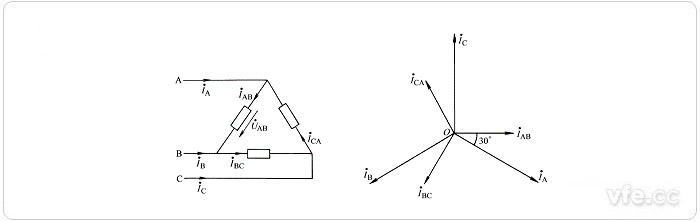

圖3 三角形連接及電流向量示意圖

　　根據基爾霍夫電壓定律可知，對于三角形連接其線電壓等于相電壓，并且仍然滿足正序的關系，即：

(3)

　　根據圖3可知：

(4)

　　根據基爾霍夫電流定律可得：

(5)

　　即對于三角形連接的三相電源或三相負載，線電壓和相電壓為同一電壓;線電流是相電流的 倍，且線電流滯后于相應的相電流300。

四小結

　　根據上面的分析可知，對稱三相電路的線電壓、線電流、相電壓、相電流都滿足正序的關系，唯一不同的地方在于電源或者負載的連接方式不同，線電壓與相電壓、線電流和相電流之間的關系不同，具體的關系參見公式(2)和公式(5)。

---
