電機試驗波形大全

  • 瀏覽次數:9769次
  • 發布時間:2015/8/27 21:39:02
  • 作者:hb_yinhe

  在電機試驗中,電機試驗波形可以反映很多試驗狀況,本文列舉大多數電機的試驗波形,供大家參考。

變頻異步電機波形

變頻異步電機波形

  采用兩電平的變頻器供電,電流為正弦波。

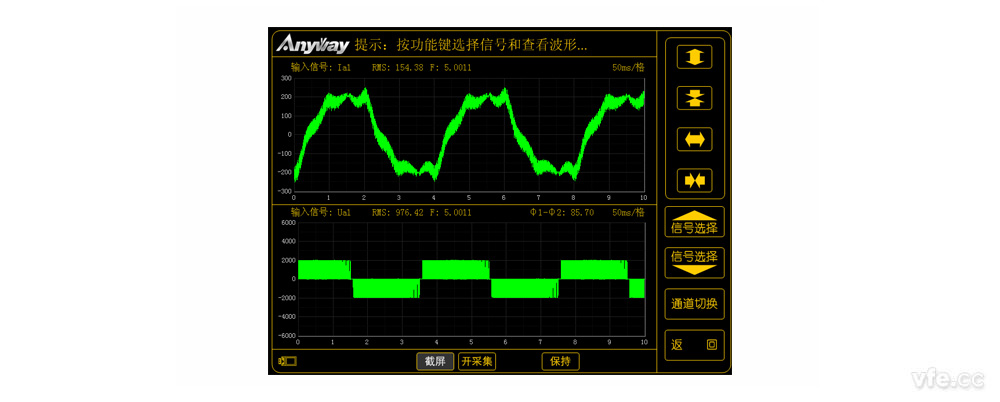

變頻異步電機低頻波形

變頻異步電機低頻波形

  加入了三次諧波的異步電機低頻波形,可以看出諧波非常嚴重。

異步電機高頻波形

異步電機高頻波形

  這是汽車電機在400Hz下的試驗波形。

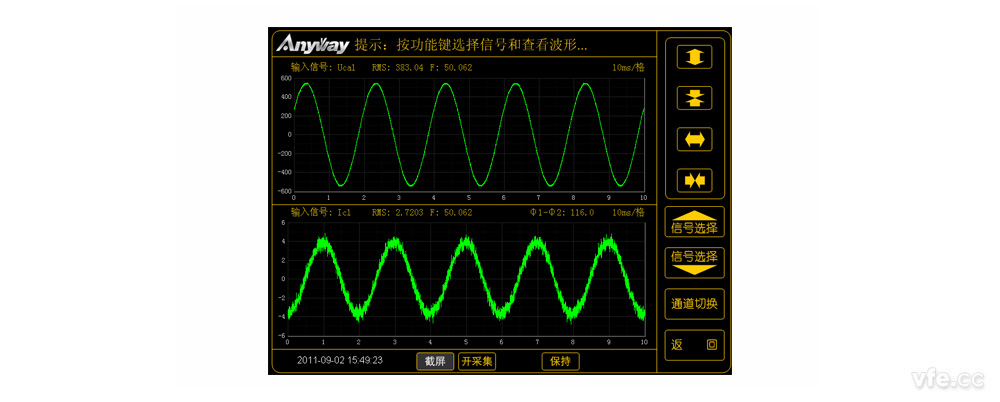

普通異步電機波形

普通異步電機波形

  普通異步電機在工頻下的波形。

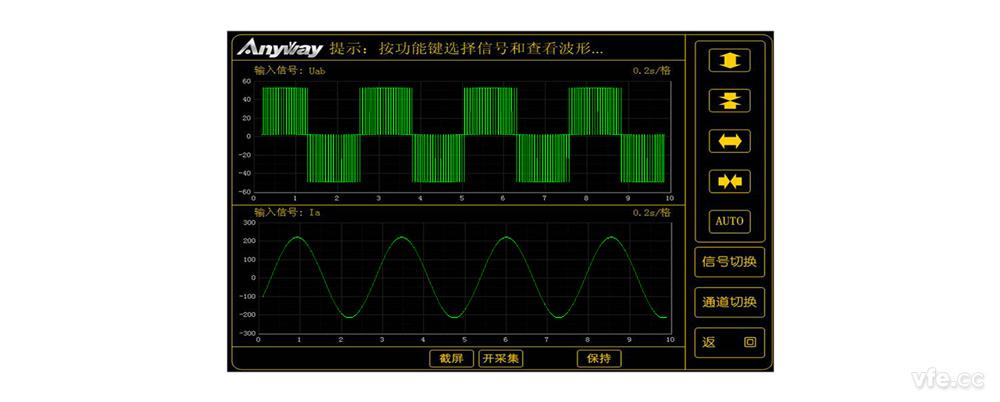

永磁風力發電機波形

永磁風力發電機波形

  三電平變頻器供電,變頻器輸出電壓品質非常完美,電流波形為正弦波。

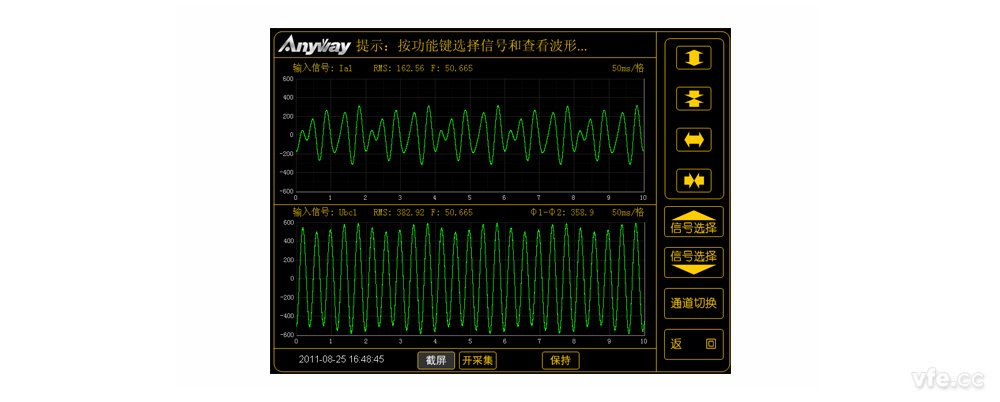

異步電機疊頻波形

異步電機疊頻波形

  異步電機疊頻試驗主要用在溫升試驗中,電流波動使得繞組發熱,達到溫升試驗的效果。

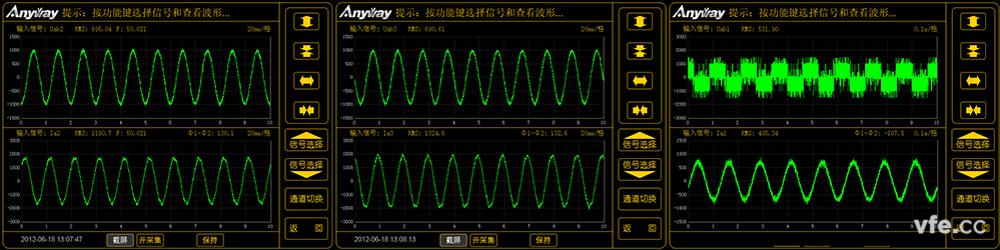

雙饋風力發電機波形

雙饋風力發電機波形

  從左至右依次是定子波形、電網波形、轉子波形,轉子發出的電能為PWM波形,需要變頻器逆變才能掛網。
