SP變頻功率傳感器尺寸和外形結構根據傳感器電壓、電流量程的不同會有很大不一樣，通常我們將傳感器劃分為低壓傳感器和高壓傳感器，1140V一下稱之為低壓，1140V以上稱之為高壓，然后根據電流量程有相應的傳感器尺寸外形結構，具體分為500A、1500A、2500A、3500A四個類型。

　　SP變頻功率傳感器低壓系列型號：

額定電壓	型號	額定電流	額定電壓	型號	額定電流	額定電壓	型號	額定電流
380V	SP381201X SP381301X SP381401X SP381501X SP381751X SP381102X SP381152X SP381202X SP381252X SP381302X SP381352X	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	690V	SP691201X SP691301X SP691401X SP691501X SP691751X SP691102X SP691152X SP691202X SP691252X SP691302X SP691352X	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	1140V	SP112201X SP112301X SP112401X SP112501X SP112751X SP112102X SP112152X SP112202X SP112252X SP112302X SP112352X	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A

　　SP變頻功率傳感器高壓系列型號：

額定電壓	型號	額定電流	額定電壓	型號	額定電流	額定電壓	型號	額定電流
3.3KV	SP332201X SP332301X SP332401X SP332501X SP332751X SP332102X SP332152X SP332202X SP332252X SP332302X SP332352X	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	6.6KV	SP662201X SP662301X SP662401X SP662501X SP662751X SP662102X SP662152X SP662202X SP662252X SP662302X SP662352X	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	10KV	SP103201X SP103301X SP103401X SP103501X SP103751X SP103102X SP103152X SP103202X SP103252X SP103302X SP103352X	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A

一、低壓傳感器尺寸外形結構圖

低壓傳感器有380V、690V、1140V三種類型，同一電流檔，傳感器的尺寸和外形結構都是一樣的，低壓傳感器有500A、1500A、2500A、3500A四個類型。

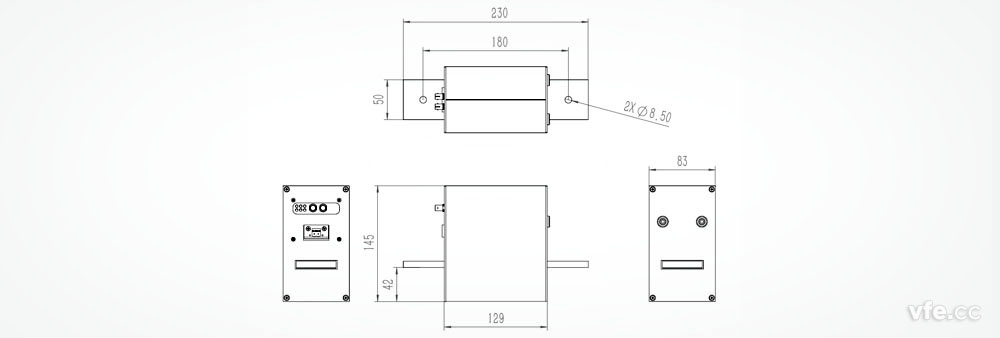

1、500A檔傳感器尺寸結構圖

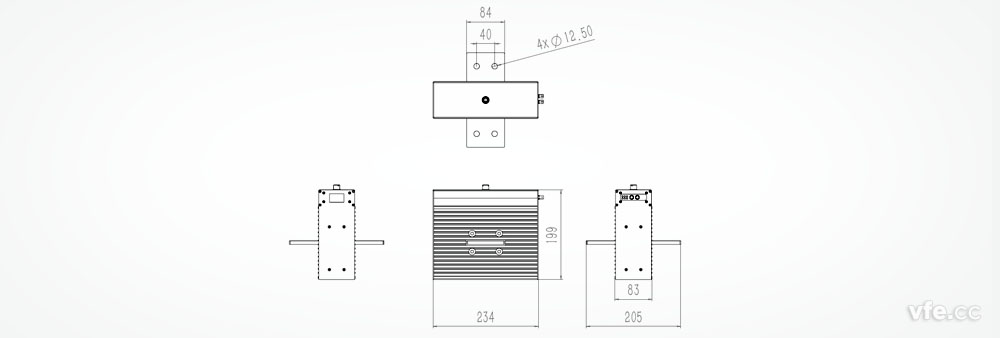

500A檔低壓傳感器尺寸結構圖

2、1500A檔傳感器尺寸結構圖

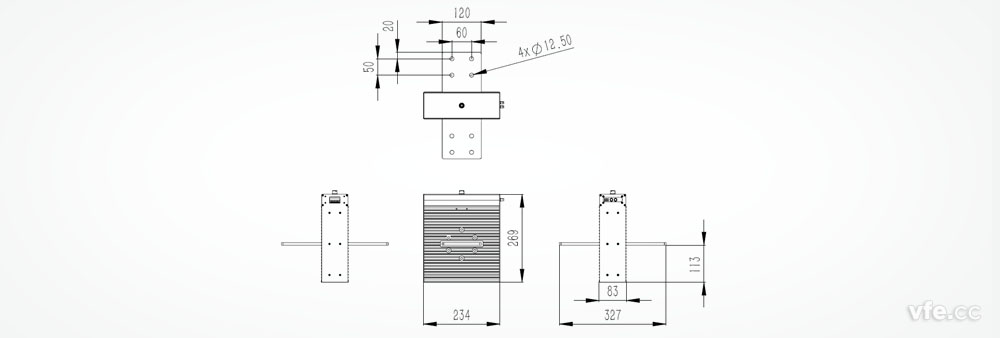

1500A檔低壓傳感器尺寸結構圖

3、2500A檔傳感器尺寸結構圖



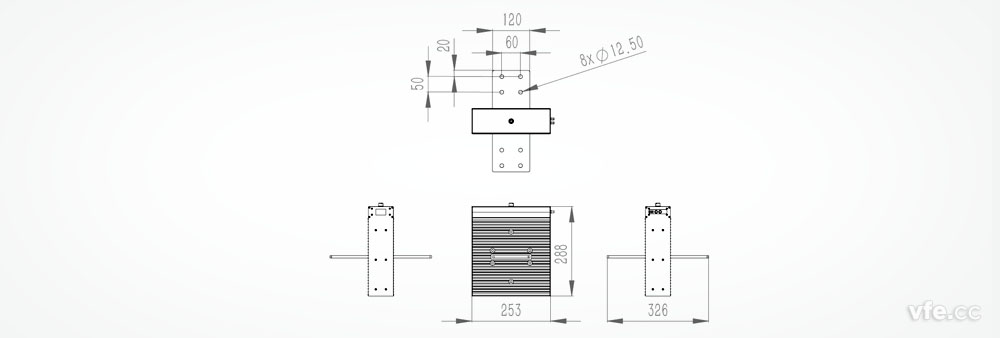

2500A檔低壓傳感器尺寸結構圖

4、3500A檔傳感器尺寸結構圖



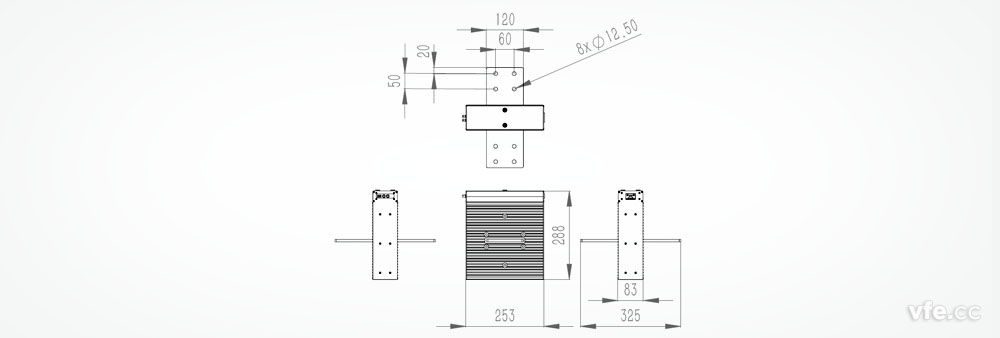

3500A檔低壓傳感器尺寸結構圖

二、高壓傳感器尺寸結構圖

　　高壓傳感器有380V、690V、1140V三種類型，同一電流檔，傳感器的尺寸和外形結構都是一樣的，高壓傳感器有500A、1500A、2500A、3500A四個類型。

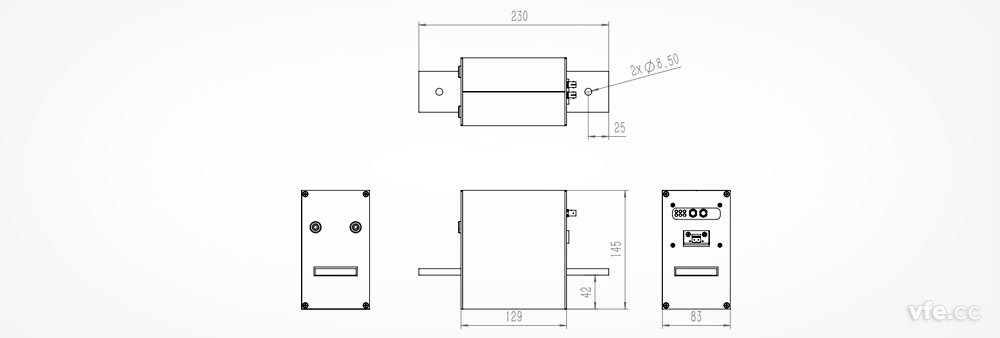

1、500A檔傳感器尺寸結構圖



500A檔高壓傳感器尺寸結構圖

2、1500A檔傳感器尺寸結構圖

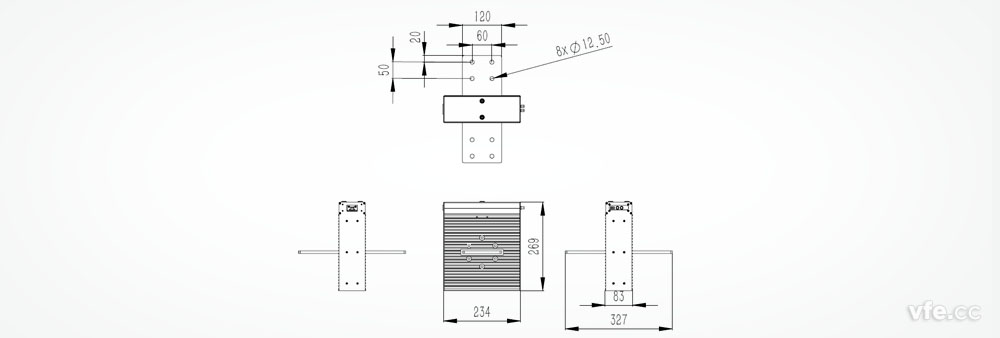

2500A檔高壓傳感器尺寸結構圖

3、2500A檔傳感器尺寸結構圖



2500A檔高壓傳感器尺寸結構圖

4、3500A檔傳感器尺寸結構圖

3500A檔高壓傳感器尺寸結構圖

---
